Zedcon Anschließen
Der Zedcon ist ein Controller für adressierbare LEDs wie den Ws2812b, Sk6812 und viele weitere.
Um den Zedcon korrekt in Betrieb zu nehmen haben wir hier eine kurze Anleitung für dich.
Der Zedcon ist ein Controller für adressierbare LEDs wie den Ws2812b, Sk6812 und viele weitere.
Um den Zedcon korrekt in Betrieb zu nehmen haben wir hier eine kurze Anleitung für dich.
Um dir einen optimalen Start zu ermöglichen, kümmern wir uns zuerst um die App Fernbedienung. Wir haben sowohl für iOS als auch für Android die passende App für dich.

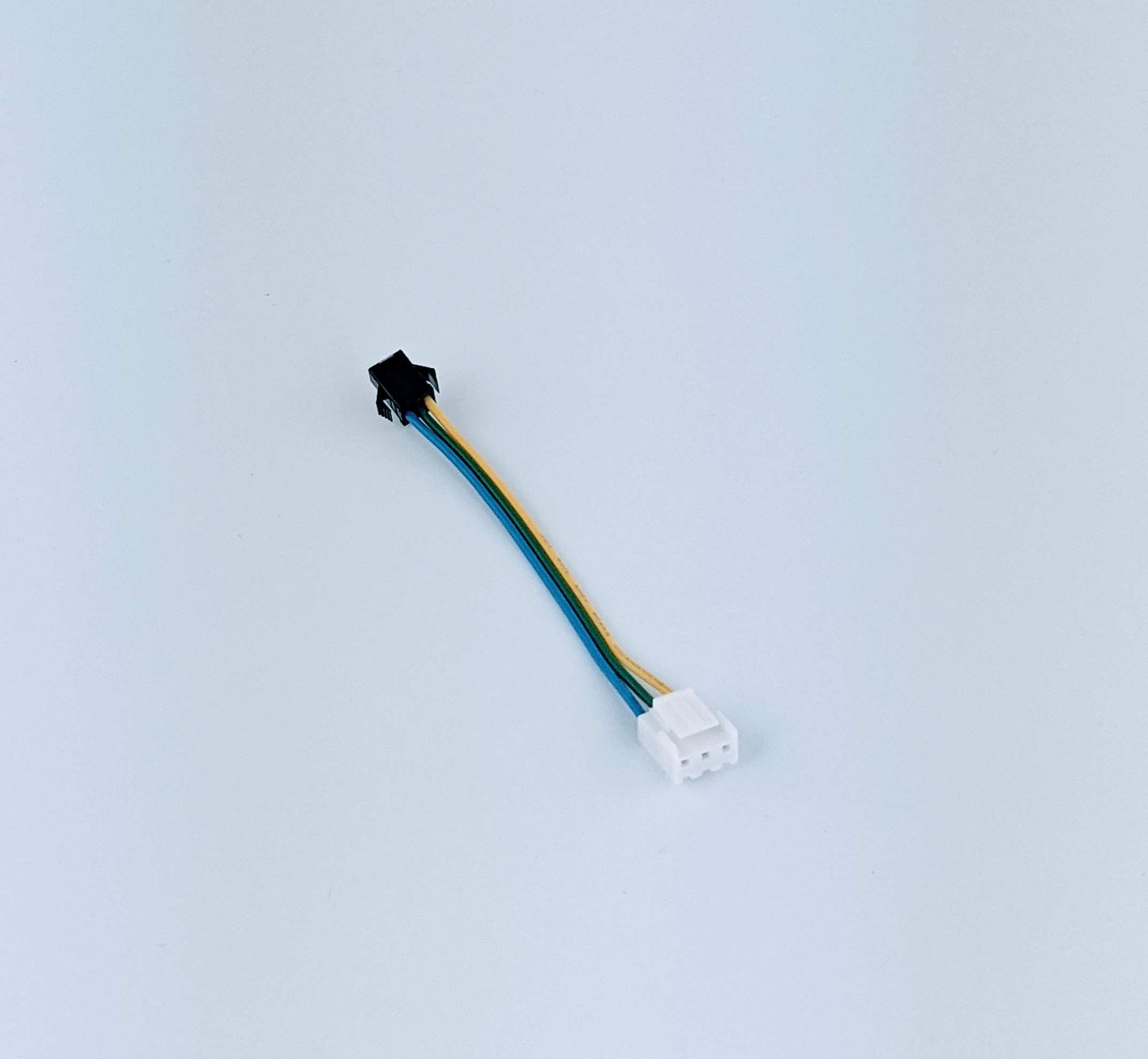

Wähle die Stromversorgung (Netzteil/Treiber) passend zum Leuchtmittel. Der Zedcon läuft auf Niedervolt. Nutze einfach den mitgelieferten Verbindungsstecker und Verbinde den JST Anschluss auf der einen Seite mit dem Output des Zedcon auf der anderen Seite.
ACHTUNG❗️: Stelle sicher, dass die Belegung des Leuchtmittels (Stripe, Matrix, Tube etc.) mit der Belegung des Zedcon übereinstimmt. Auf dem Bild kannst du die Beschriftung unter den Outputs entnehmen. Von links nach recht folgende Reihenfolge. Zuerst + dann in der Mitte der Daten Pol und rechts der GND Pol. Verlasse dich bei den LEDs nicht auf die Farben der Kabel, sondern checke sorgfältig die Belegung auf dem Leuchtmittel selbst.
Sollte die Belegung nicht übereinstimmen, kannst du die Belegung des weißen Steckers, der in den Zedcon Output kommt, umbelegen. Dafür nimmst du dir einen flachen Schlitzschraubendreher oder eine Nagelschere und drückst unter gleichzeitigem leichten herausziehen den Stift des jeweiligen Connection-Kabels leicht nach unten. Jeder Stift hat eine leichte Erhöhung die ihn in seiner Halterung befestigt. Diese Erhöhung muss man für das Herausziehen runterbiegen. Nach dem herausziehen solltest du diese Erhöhung wieder nach oben biegen, um nach dem erneuten hereinstecken im richtigen Platz, ein Halten im Connector zu gewährleisten.
Folgerichtig kannst du anschließend die Kabelstifte einfach in der richtigen Reihenfolge wieder in den Connector schieben. Meistens muss, wenn überhaupt nur der "+" Stift mit dem "GND" Stift getauscht werden.
Achte beim Anschließen des Leuchtmittels immer auf die Laufrichtung der LEDs. Das ist wichtig denn der verbaute IC kann nur angesprochen werden, wenn er vorgeschaltet ist. Wenn du nun Beispielsweise einen LED Stripe verkehrt rum anschließt, dann liegt der IC nicht vor, sondern hinter den einzelnen LED Elementen R, G, B und je nach Typ auch W. Somit kann der IC keinen Einfluss auf das Verhalten der einzelnen Bereiche der LED nehmen. Oft sind die Laufrichtung durch Pfeile auf dem Leuchtmittel gekennzeichnet.
Bei einer Matrix finden man zumeist die Bezeichnungen DIN für Data in (Eingang) und DOUT für Data out (Ausgang).
Die Standortfreigabe wird nach der Installation der App erbeten, um eine Steuerung via Bluetooth zu ermöglichen. Ohne diese Erlaubnis kann die App den Zedcon nicht finden und demnach auch keine LEDs gesteuert werden.
Die Freigabe für den Standort muss allerdings nicht nur für die App selbst grundsätzlich erlaubt sein, sondern sie muss auch zum Zeitpunkt des Steuerns allgemein auf deinem Smartphone aktiviert sein. Sonst verweigert dein Smartphone den zugriff und der Zedcon wird in der App nicht sichtbar sein. Stelle also sicher, dass der Standort in deinen Einstellungen aktiviert ist.
Wenn du weitere Leuchtmittel anschließen möchtest ist das sehr leicht gemacht. Sorge einfach dafür, dass auch dieses neu hinzuzufügende Leuchtmittel, ganz egal ob LED Stripe, Tube, oder Matrix, genau so wie das erste Leuchtmittel mit einer ausreichenden Stromversorgung bestückt ist. Wenn du das sichergestellt hast, kannst du mit den JST Connectoren das neue Leuchtmittel einfach mit dem bereits angeschlossenen verbinden. Achte darauf, dass die Leuchtmittel, die an einem Output hängen von demselben LED Typ sind. Es macht also keinen Sinn einen Sk6812 RGBW Stripe an eine Ws2812b RGB Matrix zu hängen. Nicht nur, weil das unterschiedliche Leuchtmittel sind, sondern weil auch die Daten nicht identisch sind und sich dadurch kein einheitliches Lichtbild ergeben kann.
Natürlich kannst du auch einfach einen der anderen Outputs am Zedcon nutzen, um die beiden Leuchtmittel getrennt voneinander zu steuern.
